풍무동 냉동 쇼케이스 탄 냄새 정체 — 팬모터 소손이 컴프레서 잡아먹기 직전이었습니다

풍무동 냉동 쇼케이스 탄 냄새 정체 — 팬모터 소손이 컴프레서 잡아먹기 직전이었습니다



김포 풍무동, 냉동 쇼케이스가 멈추고 탄 냄새가 났습니다. 도착해서 기계실 후면을 열자마자 원인이 눈에 들어왔습니다.

김포 풍무동 냉동 쇼케이스 탄 냄새·가동 중단 — 팬모터 소손이 컴프레서 잡아먹기 전에 잡았습니다

혹시 지금 이런 상황이신가요?

· 냉동고에서 탄 냄새가 나고 갑자기 멈췄는데 원인을 모르겠다
· 전원을 껐다 켜봤는데 다시 돌아가질 않는다
· 컴프레서까지 망가진 건지, 수리비가 얼마나 나올지 걱정된다

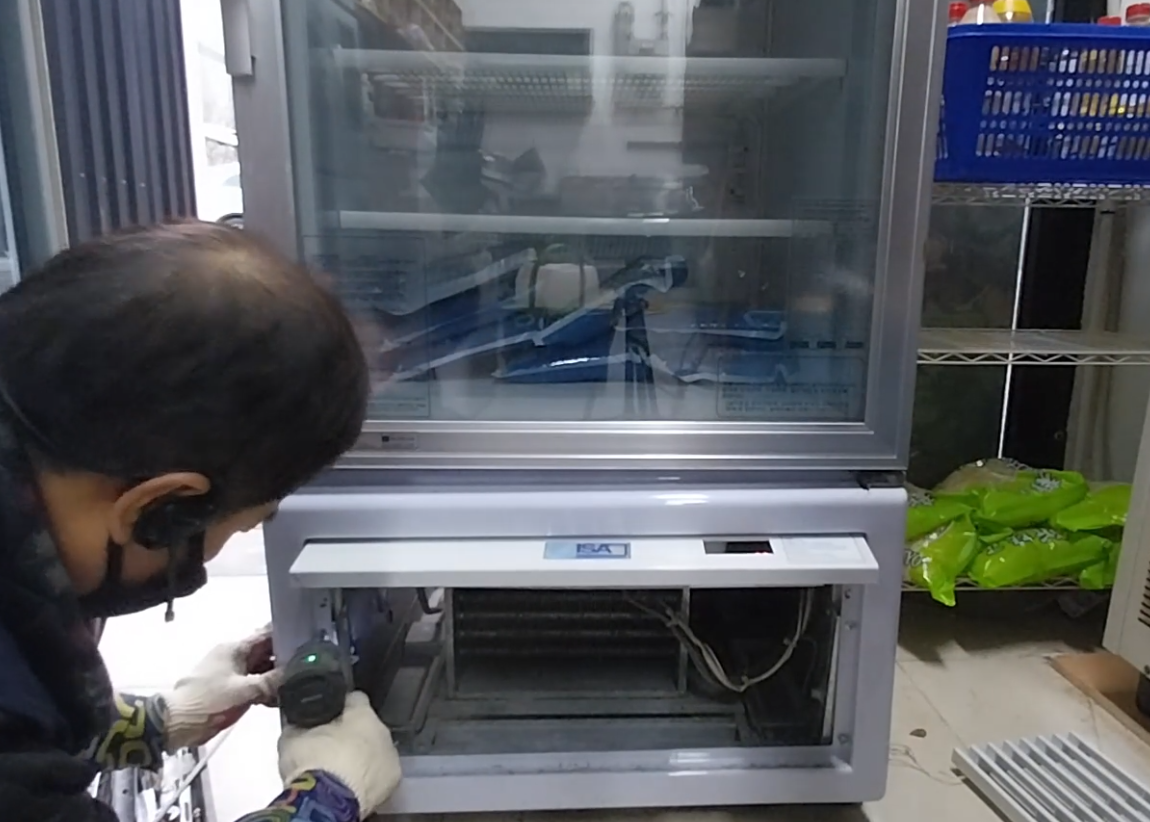

김포 풍무동 냉동 쇼케이스 가동 중단 현장 외관 — 기계실 후면 개방 전 전경

김포 풍무동 냉동 쇼케이스 가동 중단 현장 외관

📹 냉동맨 유튜브 현장 영상

이번 현장은 유튜브에도 올라가 있습니다.
팬모터 코일이 까맣게 그을린 상태, 볼트가 헛도는 상황에서 쇼케이스를 기울여 작업 공간을 확보하는 장면, 시운전 후 매니폴드 게이지 압력값 확인까지 전 과정을 담았습니다.

https://youtu.be/_xzRZS3yXP8?si=oLU1an9CpIx38w1Y



현장 정량 데이터 요약

항목	내용
장비 규격	업소용 냉동 쇼케이스 / 단상 220V
에러 증상	가동 중단 + 기계실에서 탄 냄새 발생
진단 원인	응축기 팬모터 코일 완전 소손 (절연 파괴)
수리 조치	컴프레서 절연저항 측정 → 팬모터 교체 → 냉매 압력 확인
소요 시간	볼트 마모·응축기 부분 탈거 포함 약 2시간 30분
Before→After 온도	가동 불가 → 설정값 도달 정상 냉각 확인

냉동 쇼케이스에서 탄 냄새가 나는 이유는 무엇인가요?

핵심 답변
업소용 냉동 쇼케이스의 탄 냄새는 대부분 응축기 팬모터 코일의 절연 파괴가 원인이다. 팬모터 코일이 과열되면 절연재가 타면서 특유의 전기 탄 냄새가 발생하고, 이 상태에서 계속 전원을 넣으면 컴프레서까지 연쇄 손상된다. 탄 냄새를 감지한 즉시 전원을 차단하는 것이 2차 피해를 막는 유일한 방법이다.

도착해서 기계실 후면 패널을 열자마자 원인이 눈에 잡혔습니다. 응축기 열 방출을 담당하는 팬모터 코일이 까맣게 그을려 있었습니다. 손을 대보니 표면이 거칠게 탄화돼 있고, 절연이 완전히 파괴된 상태였습니다. 타는 냄새의 정체가 바로 이 코일이었습니다.

팬모터는 냉동 쇼케이스에서 응축기가 받아낸 열을 외부로 밀어내는 역할을 합니다. 쉽게 말하면 냉동 사이클의 배기구 역할을 하는 장치거든요. 이게 멈추면 열이 갇히고, 냉동 사이클 전체가 위험해집니다.

: 김포 풍무동 냉동 쇼케이스 응축기 팬모터 코일 소손 — 절연 파괴

: 김포 풍무동 냉동 쇼케이스 응축기 팬모터 코일 소손 — 절연 파괴

팬모터가 고장나면 왜 컴프레서까지 위험한가요?

핵심 답변
팬모터 정지 → 응축기 열 방출 중단 → 냉동 사이클 고압 비정상 상승 → 컴프레서 과부하 → 코일 소착의 연쇄 손상 구조가 형성된다. 이 과정이 완성되기 전에 전원을 차단하면 컴프레서 교체 비용(수십만 원 추가)을 막을 수 있다.

가장 먼저 컴프레서 손상 여부를 확인해야 했습니다. 팬모터만 갈아서 끝나느냐,

아니면 컴프레서까지 들어가야 하느냐가 여기서 결정되거든요.

테스터기로 전원 인입을 확인했더니 단상 220V 정상 공급 중이었습니다.

다음은 절연저항계로 컴프레서를 측정했습니다. 수치가 무한대로 나왔습니다. 내부 코일 손상 없음, 컴프레서는 살아 있는 겁니다.

이 확인이 안 된 상태에서 팬모터만 바꾸면 안 됩니다. 컴프레서까지 소착돼 있으면 교체 작업을 병행해야 하고,

그걸 모르고 팬모터만 갈면 나중에 다시 불러야 하는 상황이 생기니까요.

서울냉동은 부품 교체 전에 반드시 연쇄 손상 범위 진단부터 합니다.



김포 풍무동 냉동 쇼케이스 응축기 팬모터 코일 클로즈업 — 절연 파괴 탄화 상태 정면





김포 풍무동 냉동 쇼케이스 응축기 팬모터 코일 클로즈업 — 절연 파괴 탄화 상태 정면

냉동 쇼케이스 팬모터 교체, 어떤 순서로 진행하나요?

핵심 답변
냉동 쇼케이스 팬모터 교체는 ① 컴프레서 절연 확인 → ② 고정 볼트 탈거 → ③ 응축기 부분 탈거 → ④ 소손 모터 제거 → ⑤ 신품 장착 → ⑥ 재조립 체결 검수 → ⑦ 시운전 및 냉매 압력 확인 순서로 진행한다. 볼트 마모나 협소한 구조로 인해 본체를 기울이거나 응축기를 부분 탈거해야 하는 경우도 발생한다.

팬모터 고정 볼트를 풀려고 드라이버를 댔더니 볼트가 심하게 마모돼 있었습니다.

헛돌아요. 정상적인 공구 각도로는 접근 자체가 안 되는 상황이었습니다.

방법이 있습니다. 냉동 쇼케이스 본체가 꽤 무게가 나가는 중량물인데,

측면으로 조심스럽게 기울여서 하단 작업 공간을 확보했습니다.



이 작업은 반드시 본체를 잡아주는 사람이 있어야 하고,

냉매 배관에 물리적 스트레스가 가지 않게 각도를 천천히 조정해야 합니다.

무조건 힘으로 밀면 배관 접합부가 다칩니다.



공간을 확보한 다음에도 팬모터가 바로 빠지지 않았습니다.

전면 라디에이터가 가로막고 있어서 응축기를 부분 탈거하는 정밀 해체 작업을 병행해야 했습니다.

분해 순서를 머릿속으로 역방향으로 미리 그려놓고 들어가야 재조립 때 실수가 없습니다.

30년 현장에서 가장 많이 쓰는 방법이기도 합니다.

소손된 팬모터를 제거하고 신품으로 장착했습니다.

라디에이터 재조립 후 모든 체결부를 규격 토크로 하나씩 검수했습니다.

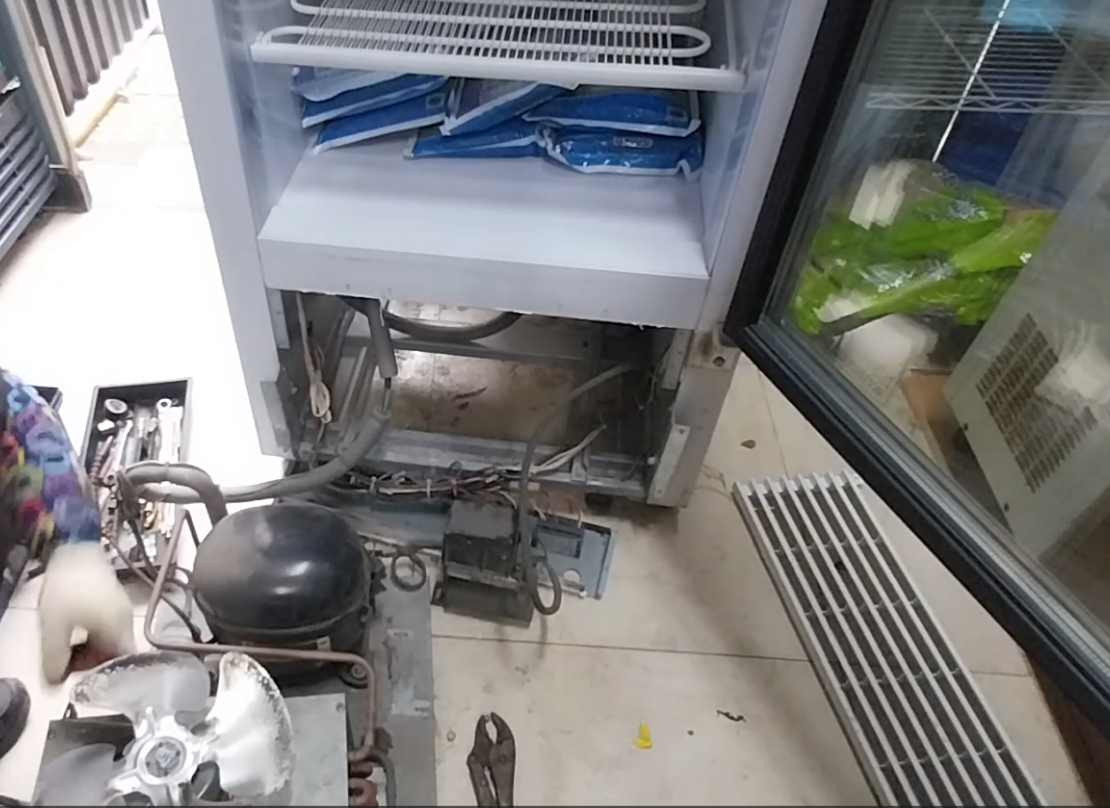

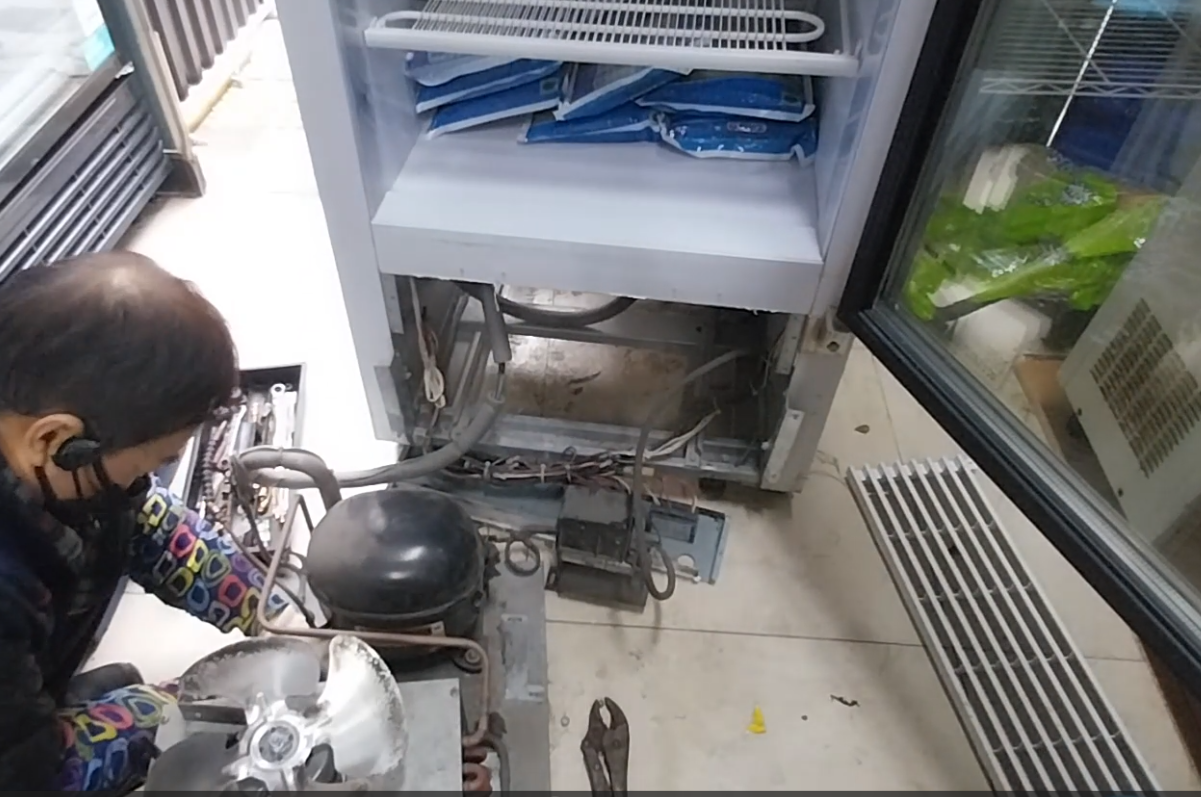

김포 풍무동 냉동 쇼케이스 측면 기울이기 작업 — 하단 팬모터 접근을 위한 작업 공간 확보



김포 풍무동 냉동 쇼케이스 측면 기울이기 작업 — 하단 팬모터 접근을 위한 작업 공간 확보

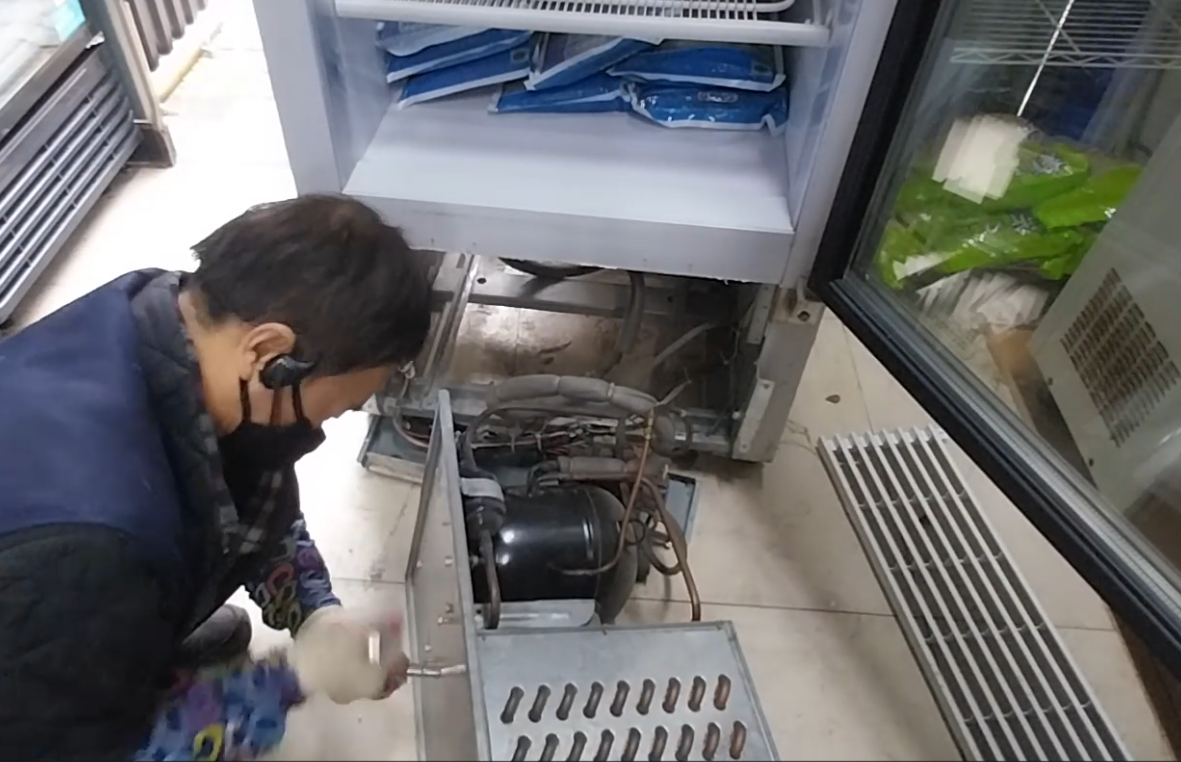

 김포 풍무동 냉동 쇼케이스 팬모터 신품 — 소손 구품과 신품 비교





김포 풍무동 냉동 쇼케이스 팬모터 신품 — 소손 구품과 신품 비교

현장 핵심 노하우

⚠ 경고: 탄 냄새 = 즉시 전원 차단

전기 계통에서 탄 냄새가 났을 때 "일단 돌려보자"는 판단이 가장 위험합니다. 냄새 발생 즉시 전원을 끊으면 팬모터 교체로 끝납니다. 계속 가동하면 컴프레서까지 소착돼서 수리비가 수배로 뛰게 됩니다. 오늘 현장은 관리자분이 냄새를 맡자마자 바로 차단하신 덕분에 컴프레서가 살았습니다.

💡 팁: 절연저항 확인 없이 부품 교체 금지

팬모터만 교체하기 전에 반드시 컴프레서 절연저항을 측정해야 합니다. 컴프레서 코일이 이미 소착됐다면 팬모터를 바꿔봤자 의미가 없습니다. 절연저항계 수치가 무한대로 나와야 컴프레서가 살아있는 상태입니다.

📞 냉동·냉장고에서 탄 냄새 또는 가동 중단이 발생했다면

서울냉동 | 010-4250-2545
서울 전지역 · 김포 · 부천 · 광명 · 안양 · 고양 · 파주 · 인천
운영: 08:00 ~ 16:00

시운전 결과 — 냉매 압력까지 확인해야 진짜 끝입니다

핵심 답변
팬모터 교체 후 시운전은 단순 가동 여부 확인으로 끝나지 않는다. 매니폴드 게이지를 연결해 냉매 압력이 정상 범위 안에서 형성되는지 확인해야 냉동 사이클 전체가 정상 복구됐음을 보증할 수 있다.

전원을 넣자마자 새 팬모터가 정상 회전수로 돌기 시작했습니다. 진동도 없고, 이상 소음도 없습니다.

응축기에서 따뜻한 공기가 외부로 밀려나오는 게 손으로 느껴졌습니다. 열 방출이 다시 작동하기 시작한 겁니다.

매니폴드 게이지를 연결해서 냉매 압력을 찍었습니다. 고압·저압 모두 정상 범위 안에서 안정적으로 형성됐습니다.

냉동 사이클이 제대로 돌아가고 있다는 뜻입니다.

증발기 쪽에서 냉기가 나오기 시작하고, 고내 온도가 설정값을 향해 내려가는 걸 확인하고 장비를 정리했습니다.

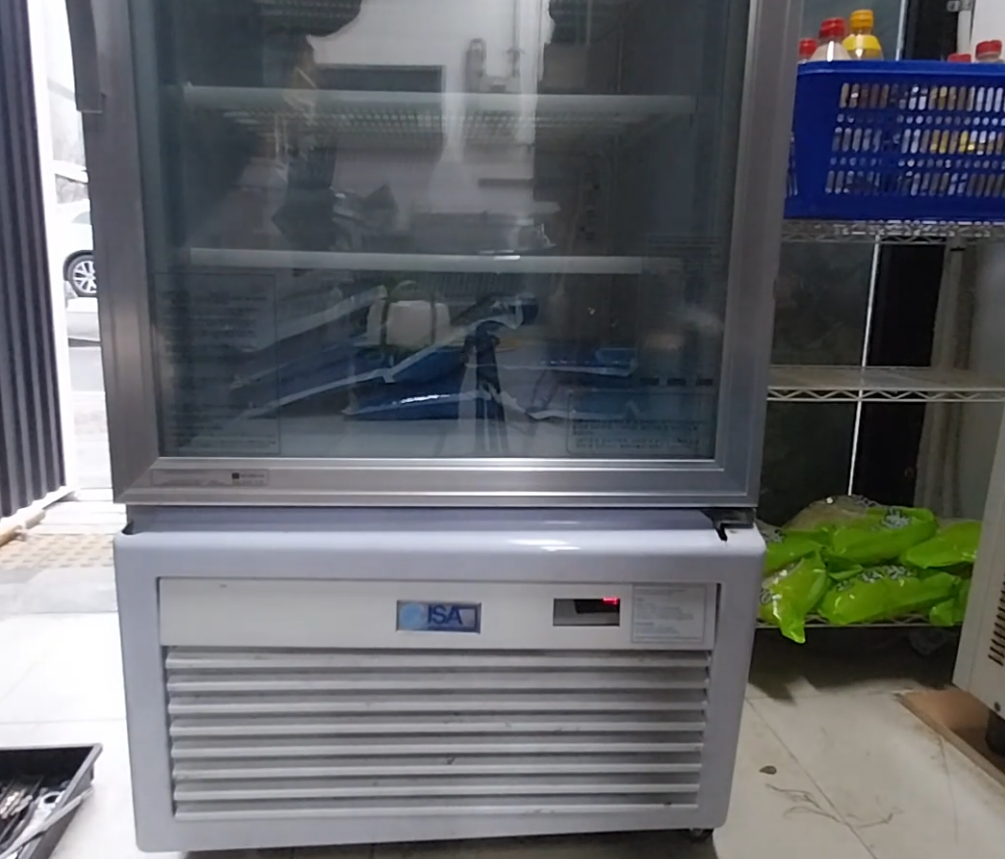

 김포 풍무동 냉동 쇼케이스 팬모터 교체 후 시운전

김포 풍무동 냉동 쇼케이스 팬모터 교체 후 시운전

수리 전·후 상태 비교

항목	수리 전	수리 후
팬모터 상태	코일 소손·절연 파괴·가동 불가	신품 장착·정상 회전
탄 냄새	기계실 전체 확산	완전 소멸
응축기 방열	완전 중단	정상 열 방출 재개
냉매 압력	확인 불가 (가동 중단)	고압·저압 정상 범위
컴프레서 절연저항	무한대 (손상 없음 확인)	무한대 유지
고내 온도	냉각 불가	설정값 도달 정상 냉각

자주 묻는 질문 (FAQ)

Q. 냉동 쇼케이스에서 탄 냄새가 나면 어떻게 해야 하나요?

탄 냄새를 감지한 즉시 전원 차단이 최우선입니다. 전기 계통의 탄 냄새는 절연 파괴·코일 소손 신호이며,

전원을 끊지 않으면 컴프레서까지 연쇄 손상됩니다. 원인을 확인하기 전에 반드시 전원부터 끄세요.

Q. 팬모터 교체 비용과 컴프레서 교체 비용은 얼마나 차이 나나요?

팬모터 교체와 컴프레서 교체는 수리비 규모가 수배 이상 차이납니다. 장비 용량·기종에 따라 다르지만,

팬모터 소손 초기에 전원을 차단하면 팬모터 교체로 끝나는 경우가 대부분입니다. 정확한 견적은 현장 진단 후 안내드립니다.

Q. 냉동 쇼케이스 팬모터 수명을 늘리려면 어떻게 해야 하나요?

응축기 핀에 쌓인 먼지를 정기적으로 제거하면 팬모터 부하가 줄어들어 수명이 연장됩니다.

먼지가 두껍게 쌓이면 팬모터가 더 높은 부하로 장시간 가동되어 코일 온도가 올라가고 절연이 조기에 파괴됩니다.

6개월에 한 번 응축기 청소를 권장합니다.

장비 오래 쓰는 관리 꿀팁

💡 응축기 먼지 청소 — 6개월 주기

응축기 핀에 먼지가 두껍게 쌓이면 팬모터가 더 강한 출력으로 더 오래 돌아야 합니다. 이게 팬모터 코일 온도를 올리고 절연을 갉아먹습니다. 에어컴프레서나 청소기로 6개월에 한 번만 털어줘도 팬모터 수명이 크게 달라집니다.

💡 이상 소음·탄 냄새 — 즉시 신호 포착

평소와 다른 소음이나 냄새가 감지되면 바로 전원을 끄고 연락하세요. 냉동 쇼케이스는 이상 신호가 나타난 후 연속 가동하면 손상 범위가 급격히 커집니다. "일단 돌려보자"는 판단이 수리비를 몇 배로 만드는 경우가 현장에서 정말 많습니다.

수리 전·후 상태 비교

조림후에 작동 이상무
